One Chip 실습

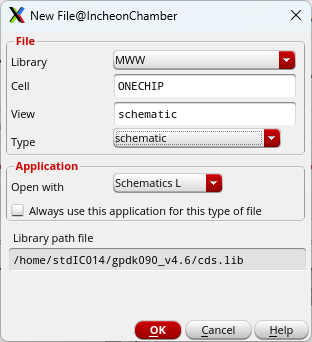

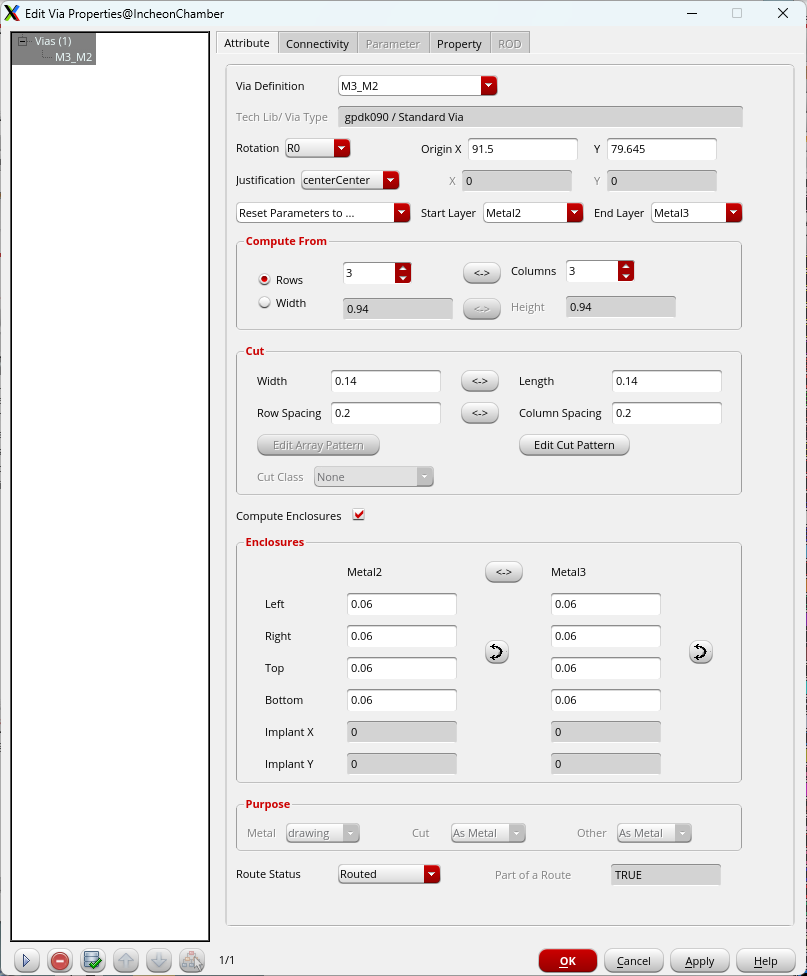

속성q































닫고 저장하고 다시 레이아웃을 하나 더 만든다.

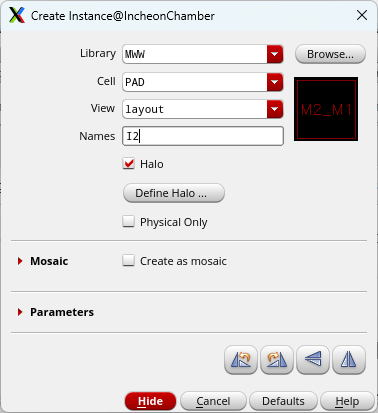

내가 만든 라이브러리에서 불러온다.









하나는 로테이트로 눕혀서



만들고 다음과 같이 틀을 잡아준다.

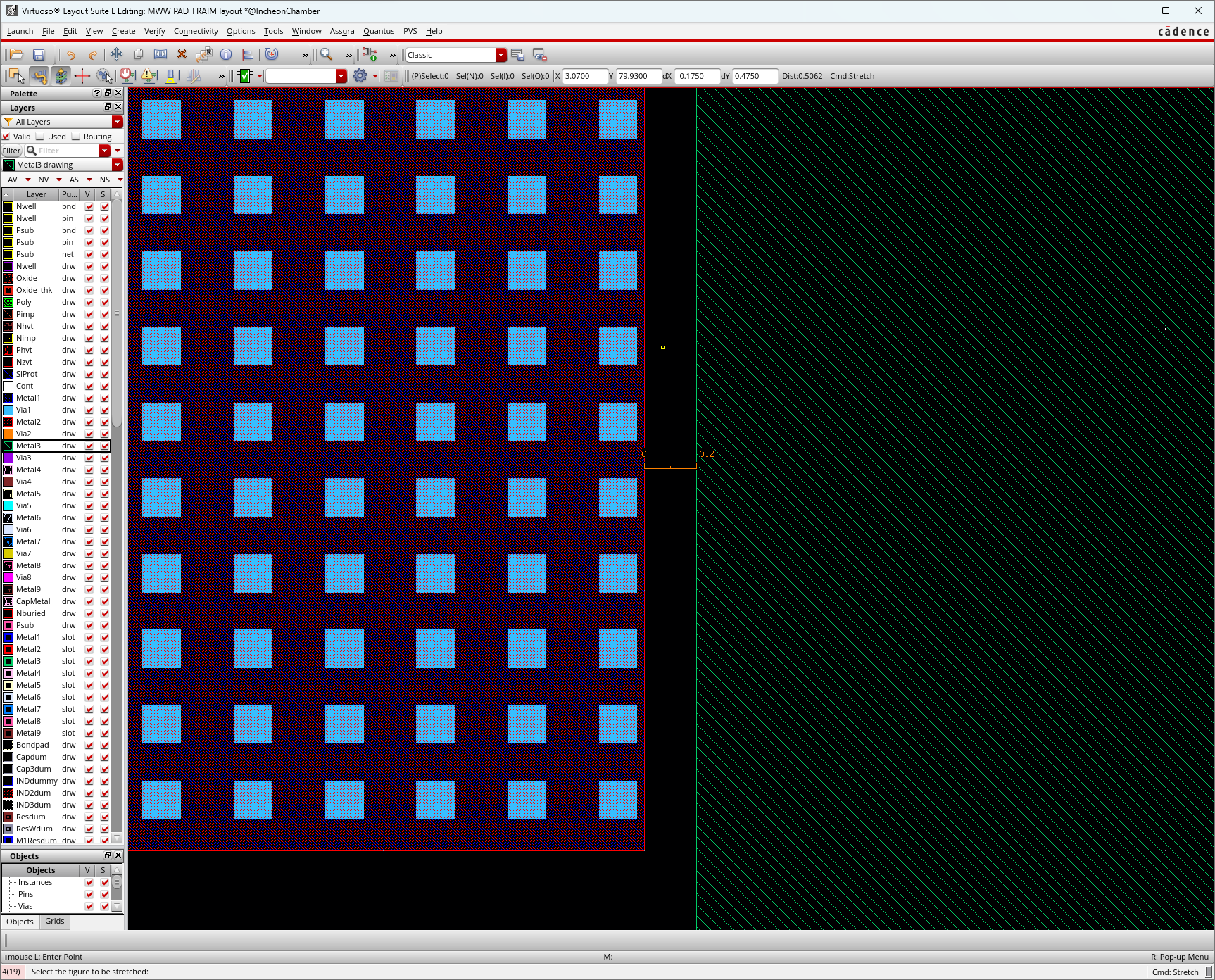

그리고 메탈3을 생성해서 안으로 사각형 틀을 만들어준다.

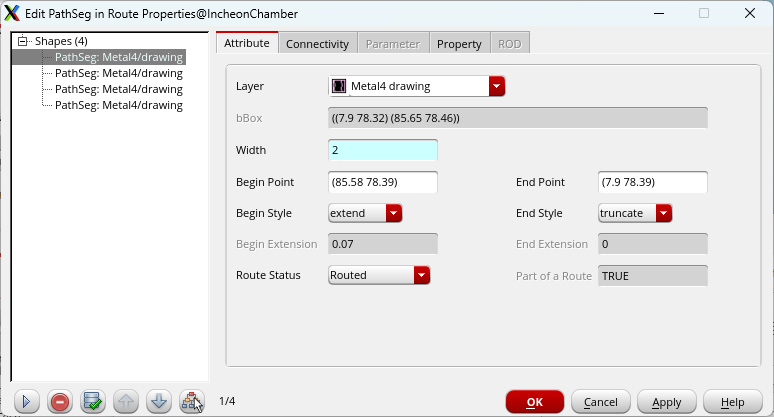

속성을 눌러 Width를 2로 수정하고 각 간격을 0.2로 설정 후 s를 눌러 맞춰준다.



























메탈과 간격을 0.2로 잡아준다.

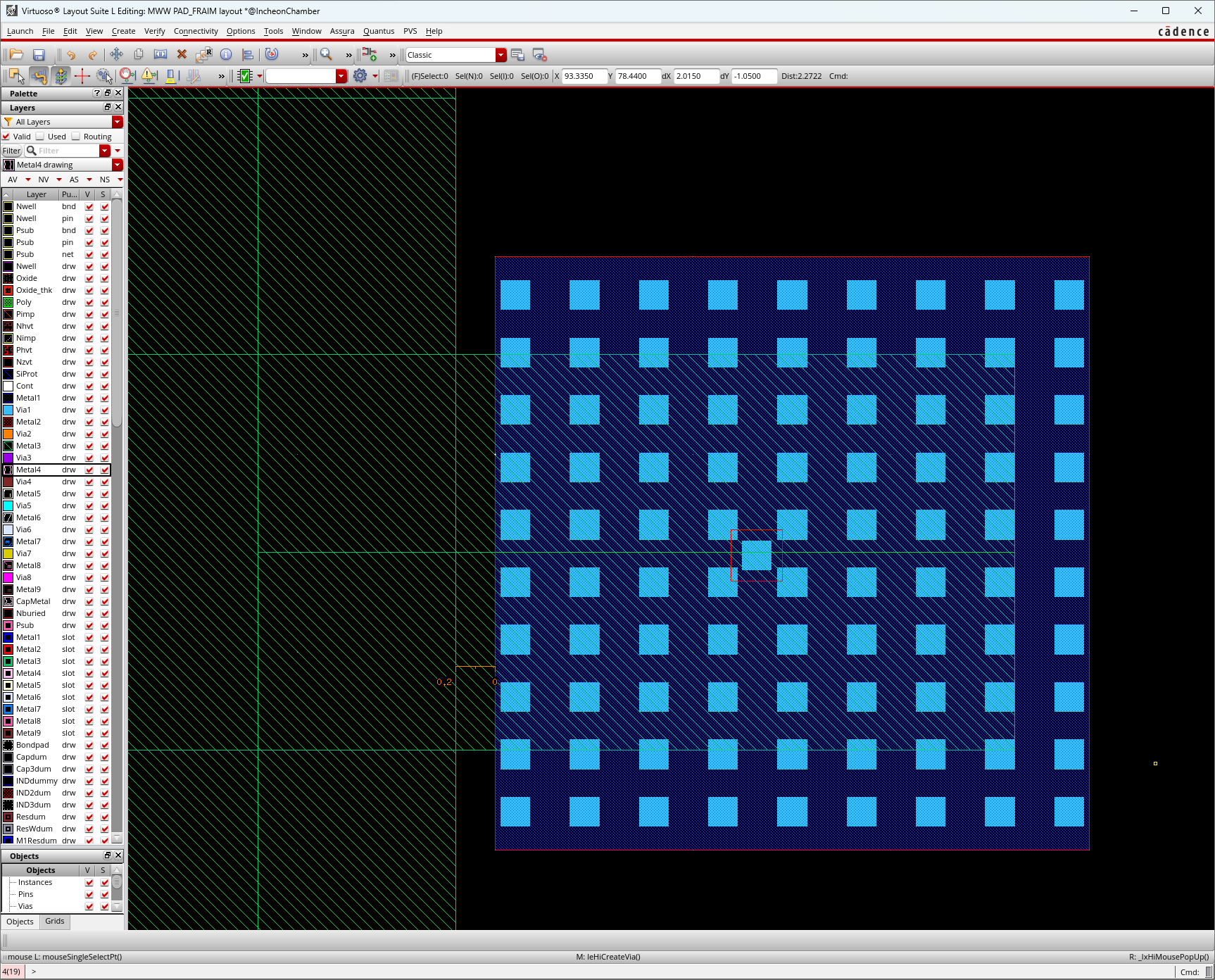

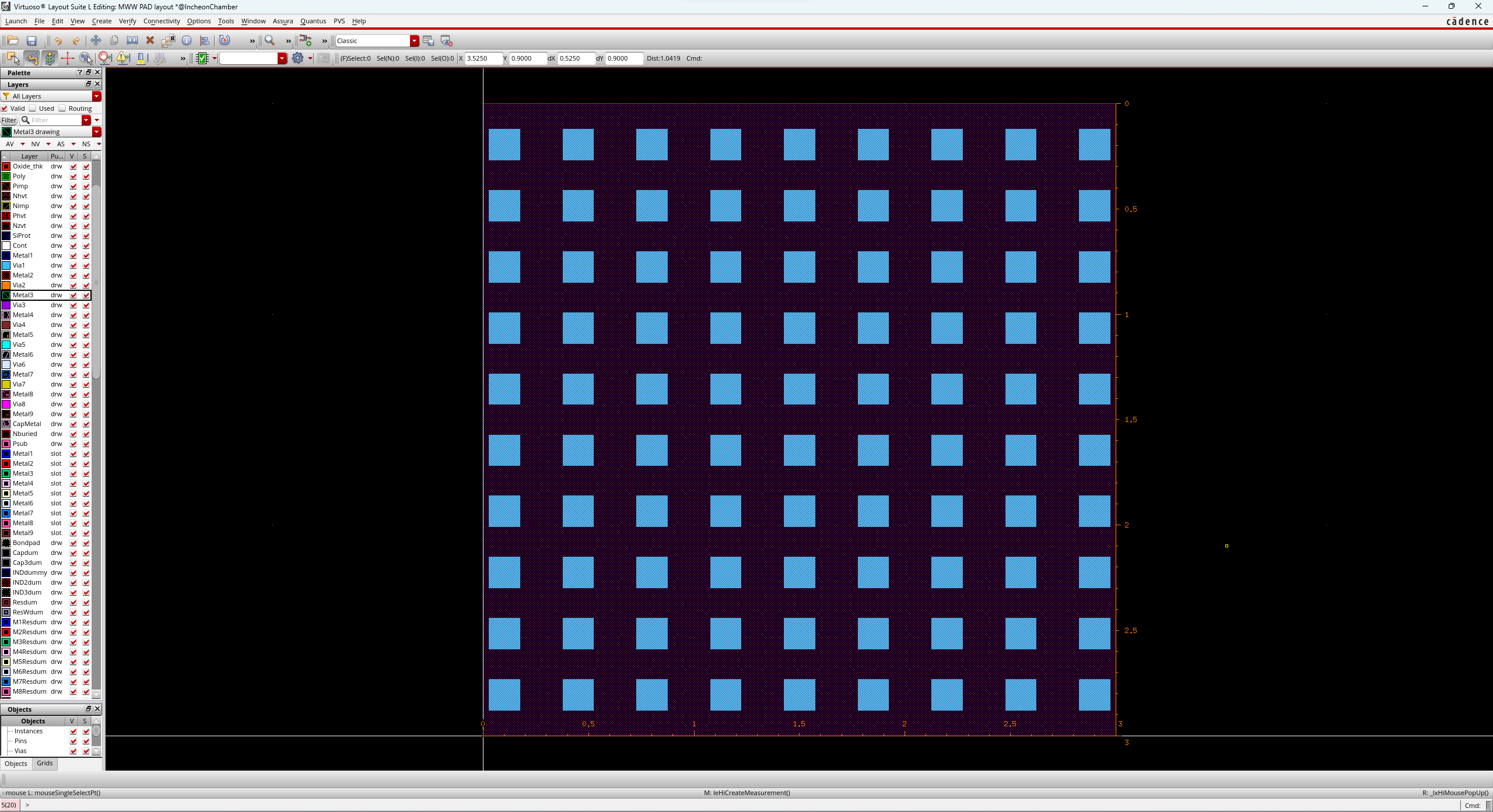

메탈4를 생성해서 안으로 사각형 틀을 만들어준다.



속성을 눌러 Width를 2로 수정하고 각 간격을 0.2로 설정 후 s를 눌러 맞춰준다.

마찬가지로 간격을 0.2로 맞춰준다

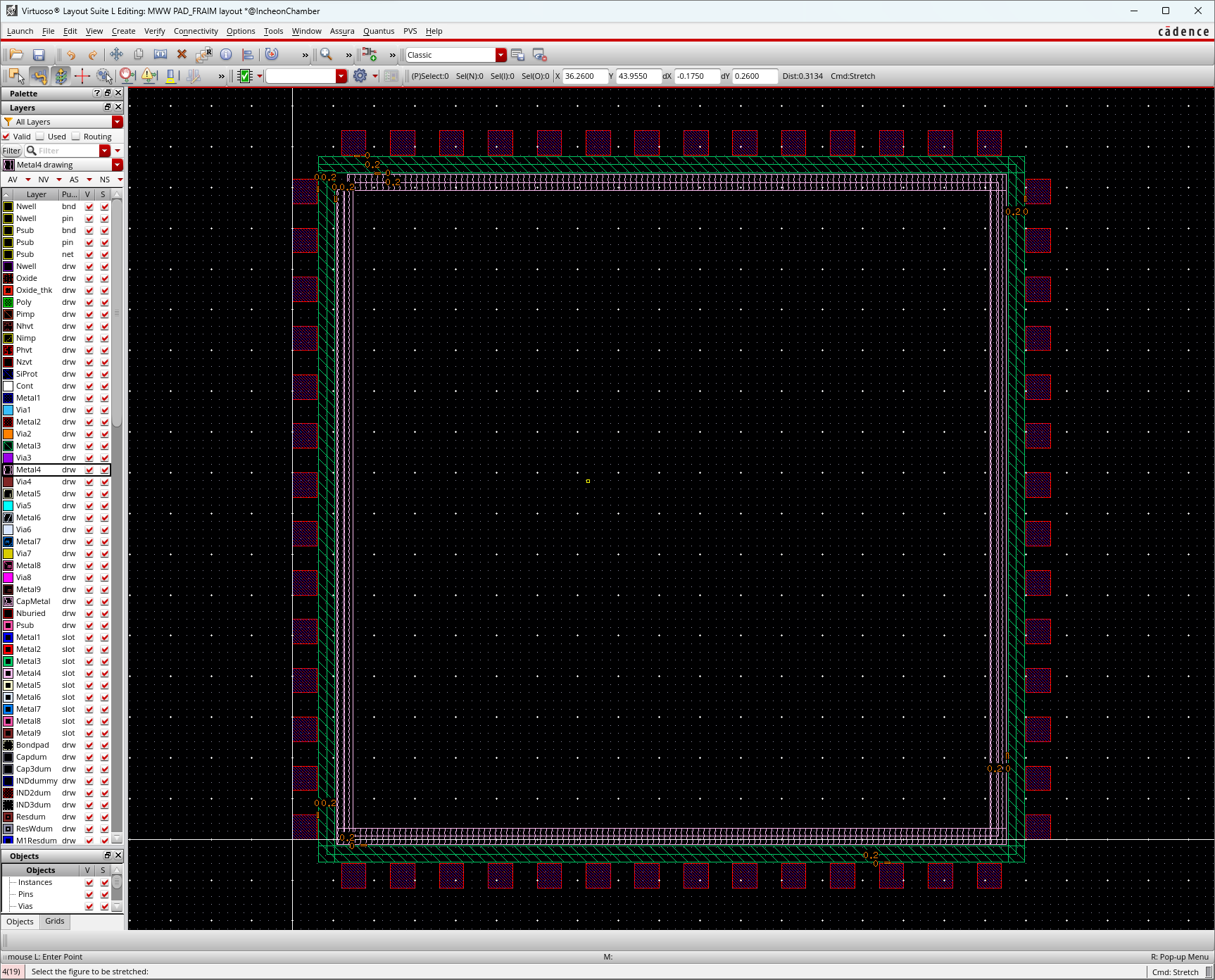

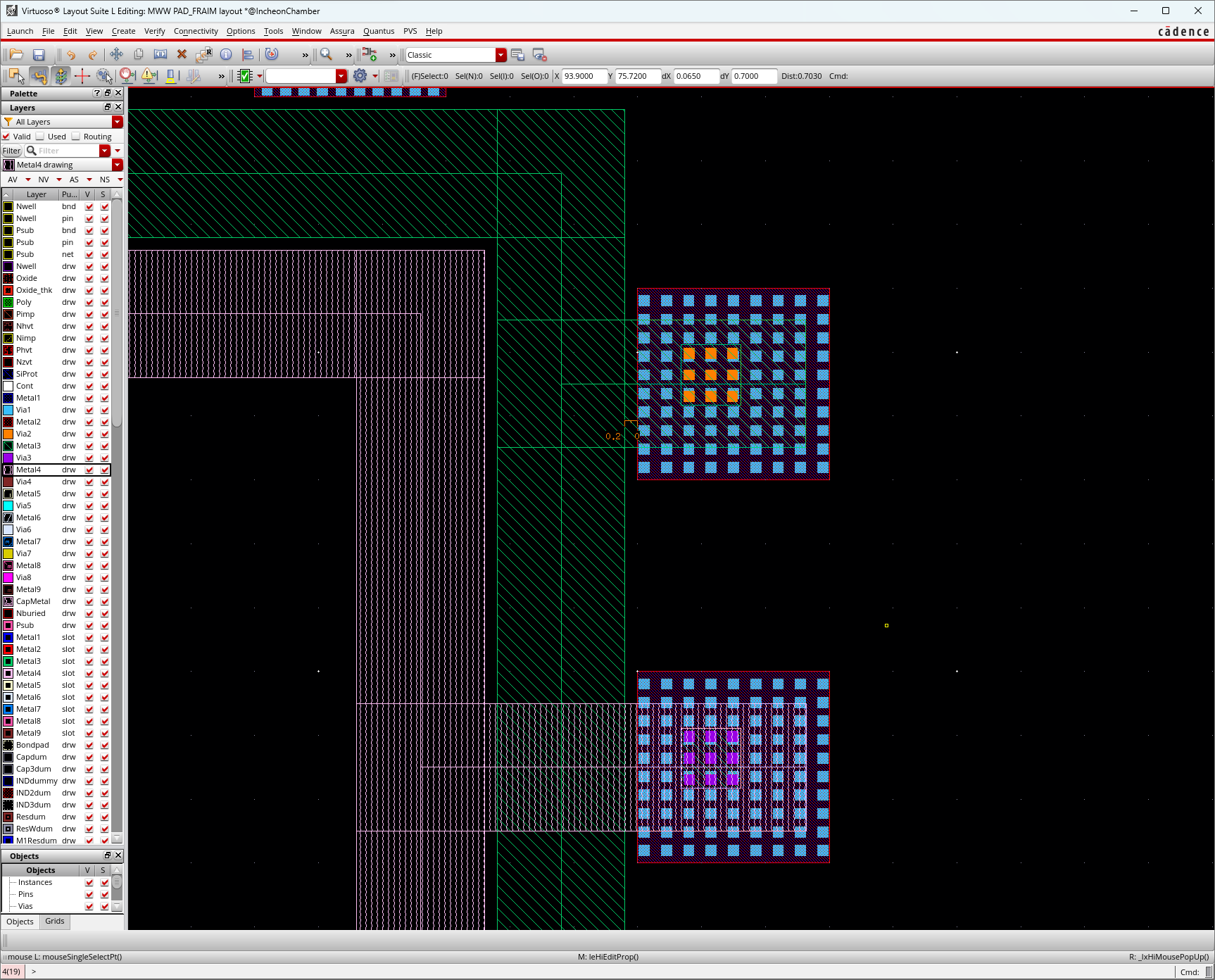

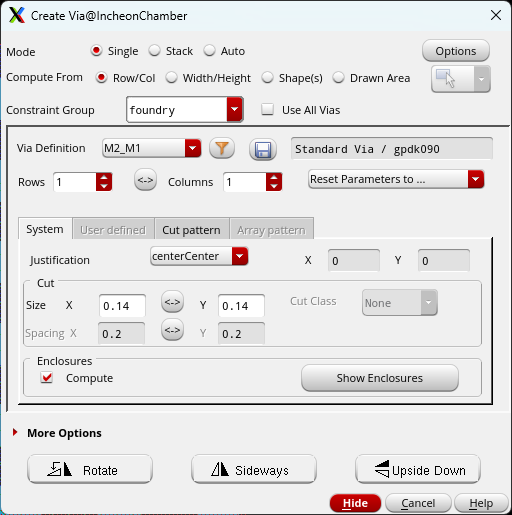

메탈3에서 끌고와서 연결

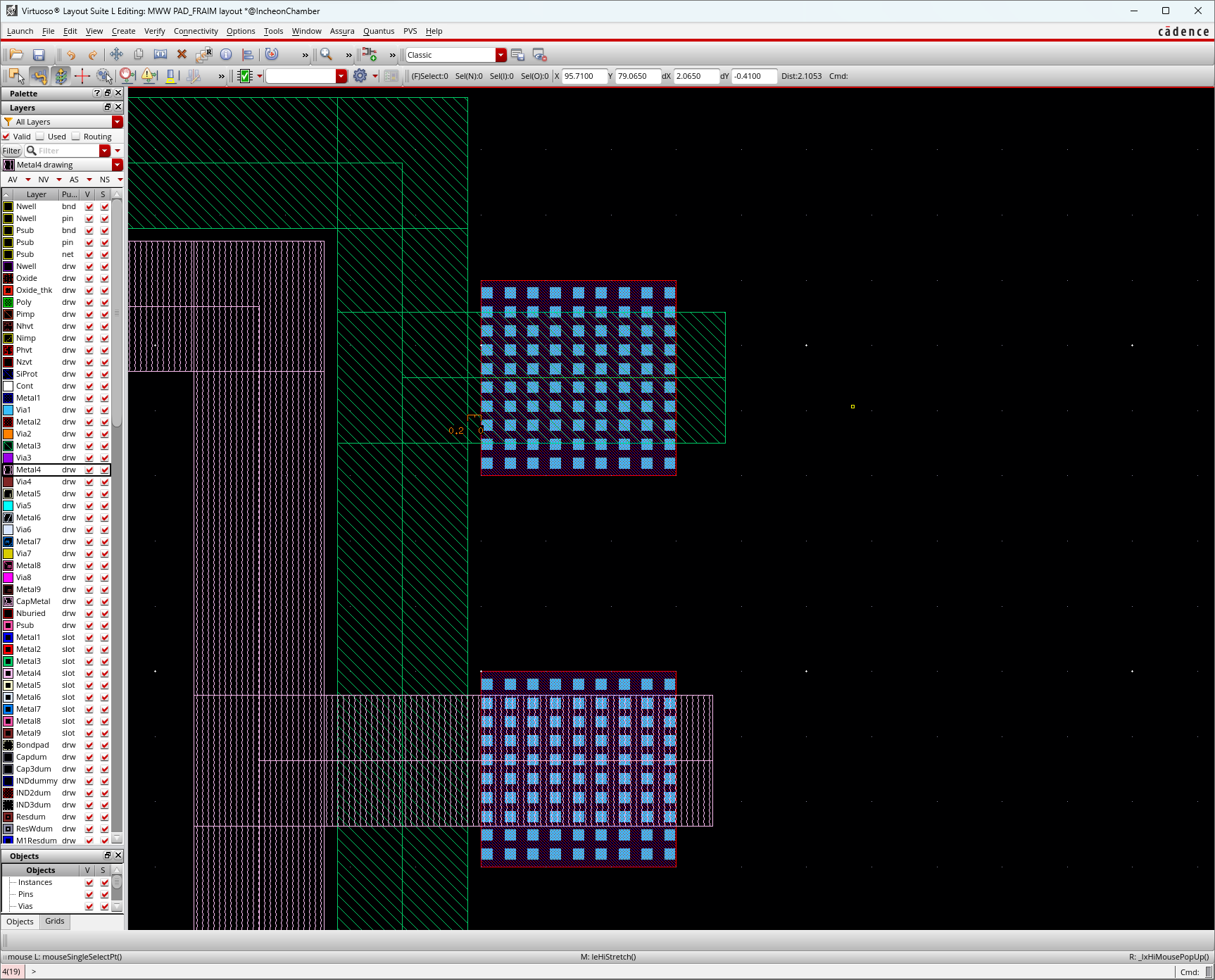

메탈4에서 끌고와서 연결















디알씨로 에러 섭스트렉만 나오는지 확인

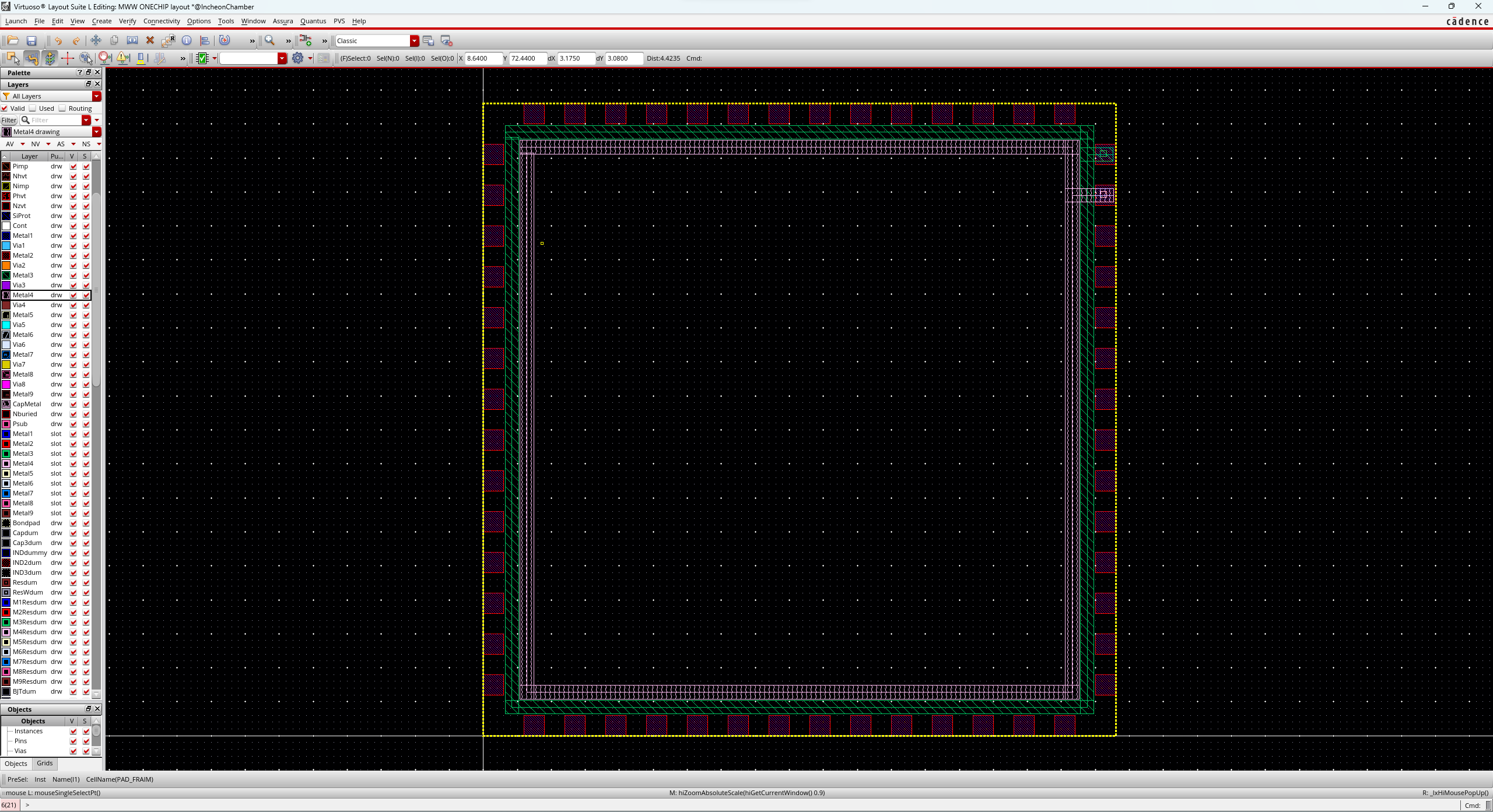

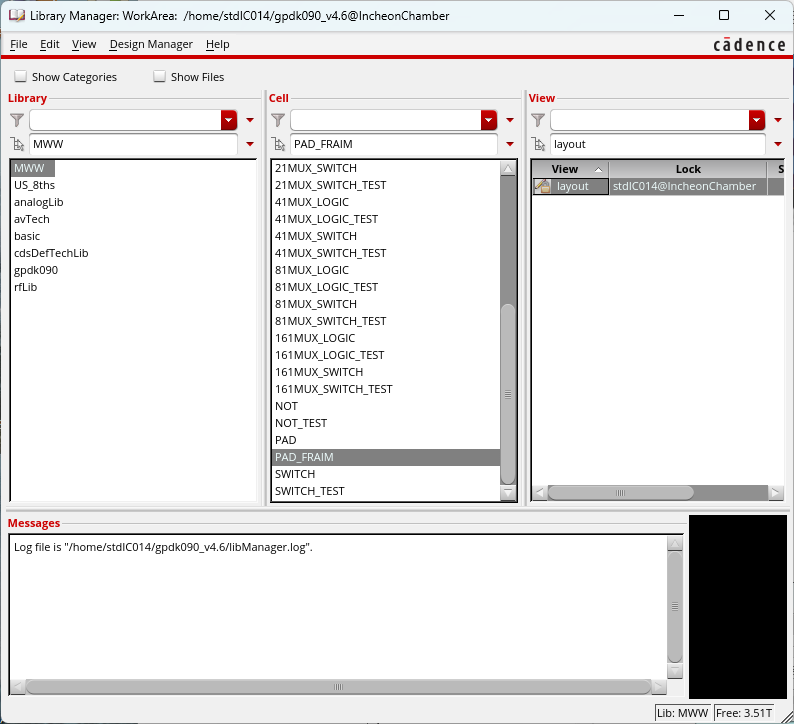

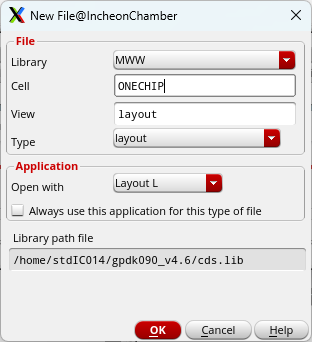

그리고 방금전에 만들었던 페드프레임에서 가져온다.

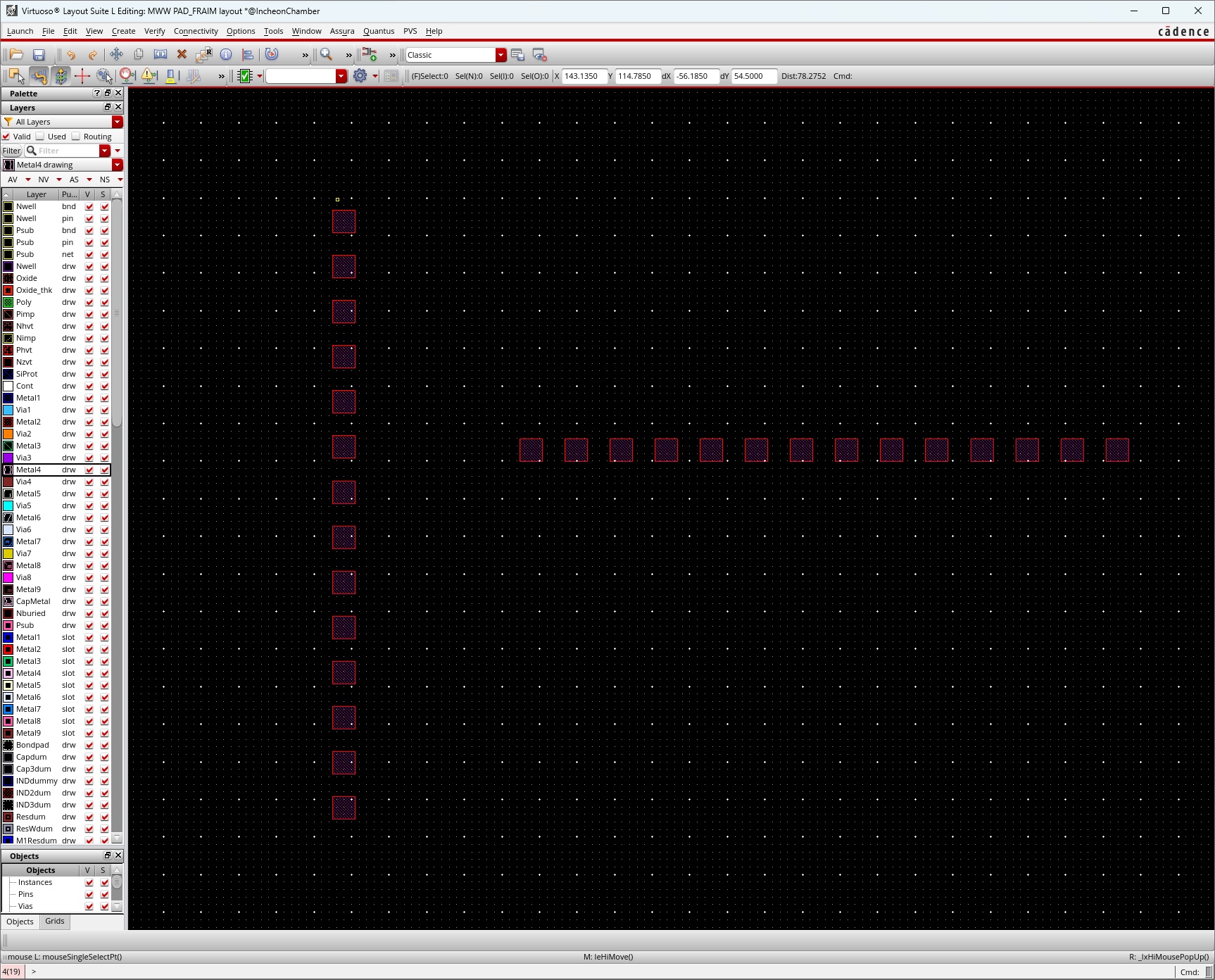

선에 정확히 맞춰준다.







디스플레이를 0.0625

0.03125로 바꿔준다.



그리고 먹스16을 불러온다.

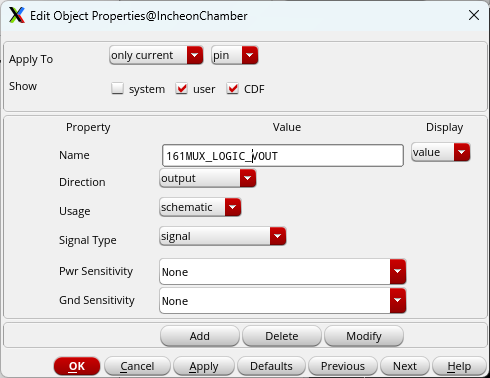

VOUT 속성에 들어가서











ㅂ
