유수봉 교수의 PCB - 9주차

PADS Layout을 실행해 줍니다.



Set Start-up File 메뉴에 내가 설정해놓은 값을 바로 불러올 수 있게 설정을 해줄것입니다.

​

​

​

​

ctrl + enter 버튼을 누르면 옵션 창이 뜨는데 여러가지 옵션을 설정해줄 수 있다.

​

​

그리드 설정도 바꿔줄 수 있다.

​

​

PCB를 4층으로 만들어주기 위해 Layer Definition 메뉴를 누릅니다.

​

​

Modify를 눌러서 4를 써주고 각 PCB층에 이름을 지정해준다.

​

​

다시 Layers Setup 에서 Electrical Layer Tyep을 설정 해줍니다.

​

​

Layer Thickness 에서 두께를 설정해줄 수 있다.

​

​

Display colors 메뉴에서 아래 박스를 체크해줍니다.

​

​

이제 설정한 값을 저장해준다. 파일에서 save-as start-up File 를 눌러서 저장해준다.

​

​

​

​

​

Pads Layout을 다시 키면 내가 만든게 있는 걸 볼 수 있습니다.

​

​

Drafting Toolbar를 누르면 아래에 메뉴가 나온다.

​

​

​

좌표를 아래로 설정 후 엔터, 스페이스바를 눌러주면 사각형이 하나 그려진다.

​

​

Dimensioning Toolbar 를 누르고 Horizontal을 누르고 사각형 윗 부분을 눌러준다.

​

​

그리기 전 Select Board Outline 체크 되어있는지 확인을 한다.

​

​

각각 가로, 세로에 길이를 그려준다.

​

​

이번엔 오른쪽을 둥글게 만들겠습니다.

​

​

END 키를 눌러주면 선이 정리가 된다.

​

​

그리고 모서리 부분을 깎는 작업을 하기 위해서 선을 누르고 오른쪽 마우스를 누릅니다.

​

​

​

​

​

​

확인을 눌러줍니다.



​

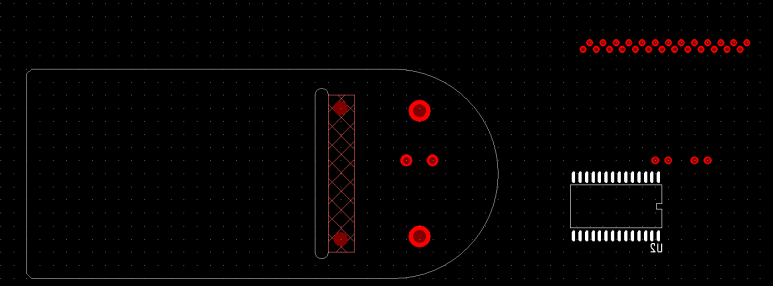

그려진 직사각형을 Pull Ack 설정으로 동그랗게 만들어주고

​

크기가 그림보다 크면 그리드를 g50 으로 설정해준다.

​

Keepout 을 누르고 오른쪽 마우스를 클릭 후 Rectangle 체크 되어 있는지 확인해준다.

​

다음과 같이 좌표를 설정해준다.

​

​

Layer에서 Primary Component Side를 선택해주고 Keepout Restrictions에서 Placement 체크 후 Component height 를 100으로 설정해주고 OK를 눌러준다.

​

ECO Toolbar를 눌러주고 Write ECO file 체크를 풀어준다.

​

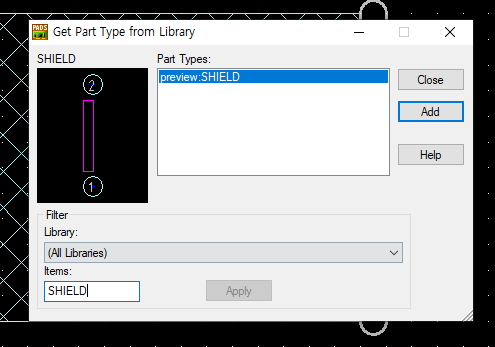

ECO Toolbar 체크 상태에서 Add Component 를 눌러주고 SHIELD를 검색해주고 Add를 눌러준다. 마우스 커서 끝에 붙어있는 부품을 잘 붙혀준다.

​

​

​

이 부품은 절대로 움직이면 안되서 추가적으로 설정해줘야 한다. 마우스 오른쪽을 눌러서 Select Anything을 클릭 후 더블클릭 해준다. Glued를 체크해주면 해당 부품은 움직여지지 않는다.

​

​

​

​

​

​

지금까지 만든걸 save_as로 저장해주고

​

부품을 불러와줍니다.

​

​

부품을 보기좋게 정렬하려면 Disperse Components 를 눌러준다.

​

​

​

​

​

커넥션을 검은색으로 지정해주면 선이 보이지 않는다.

​

​

z1층을 가고 아래 옵션에서 지정되어 있어야 한다.

​

컨트롤 + 알트 + s

​

부품을 4층으로 보내보겠습니다. 부품을 누르고 오른쪽 마우스를 누르면 Flip Side 를 누릅니다.

​

​

Keepouts을 끄면 금지영역이 보이지 않는다.

부품을 배치하기 전 off로 해놓고 배선을 그릴 때는 Prevent errors 체크해준다.

​

​

z1 층에 아래와 같이 부품을 배치해줍니다.

​

z4층에 나머지 부품을 배치 해줍니다.

​

​

​

​

완성된 실습 파일

​
