유수봉 교수의 PCB - 8주차

PADS Layout을 켜줍니다.

​

​

​

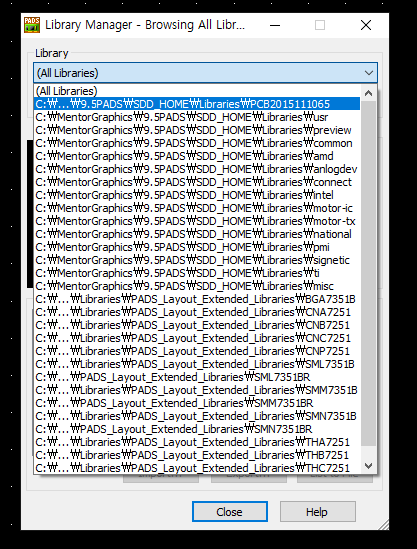

Tool < PCB DACAL 을 누르고 라이브러리에서 PCB학번으로 하나 만들어주고 만든 걸 맨 위로 올려줍니다.

​

​

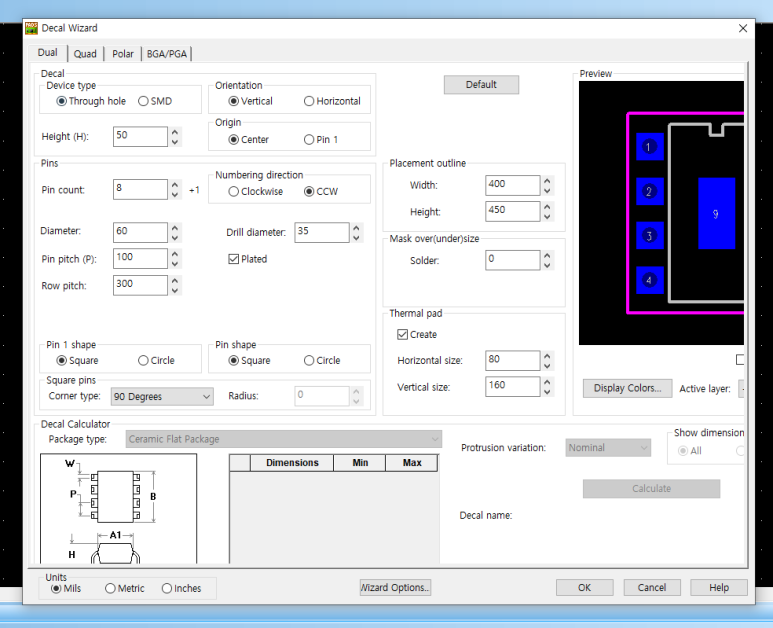

Drafting Toolbar 을 누르면 아래 메뉴가 나오는데 Wizard를 눌러줍니다.

​

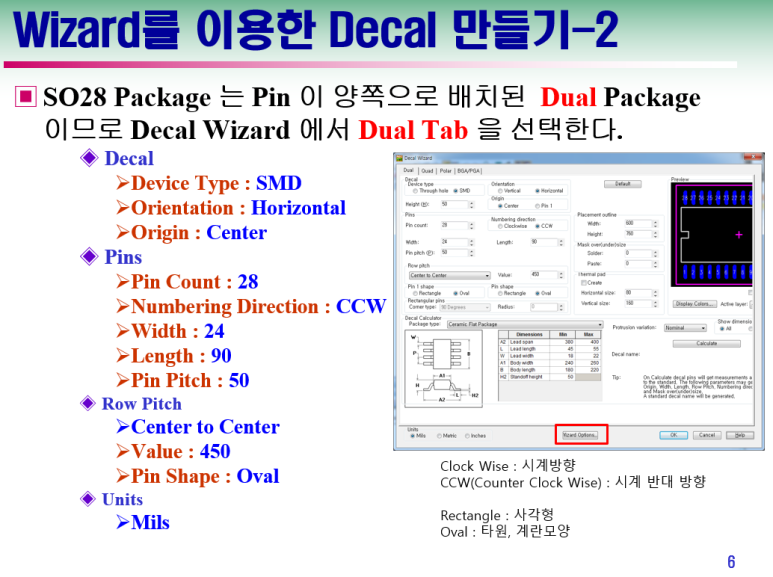

각 부품에 대한 설명 부분

​

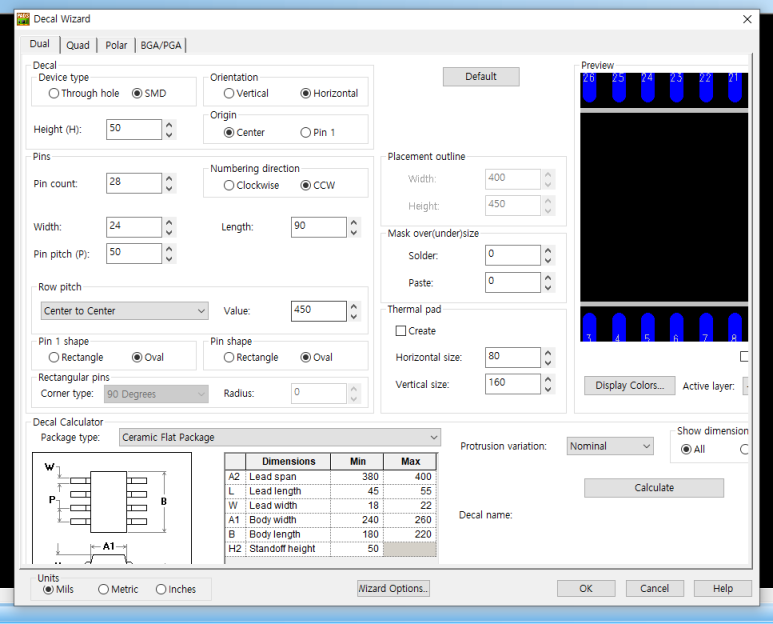

다음과 같이 수정해줍니다.

​

아래 보면 Wizard Options 버튼이 있는데 눌러주면 다음과 같은 화면이 나옵니다.

​

​

Assembly outline과 Placement outline을 체크 해제 해줍니다.

​

​

OK를 누르면 설정한 결과물이 나옵니다.

​

라이브러리에 SO28로 저장해 줍니다.

​

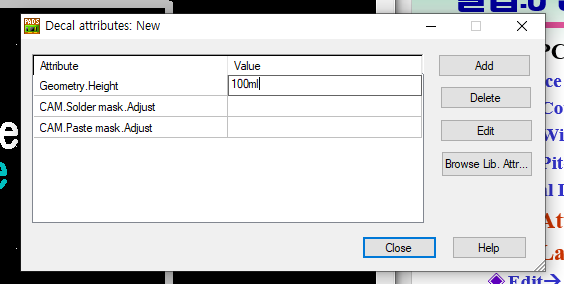

Edit 메뉴에서 Attribute Manager을 눌러준 후 100ml로 설정해 줍니다.

​

​

​

작업한 파일을 라이브러리에서 확인할 수 있습니다.

​

​

이제 위 과정을 토대로 SO20, SO16, SO14를 만들어 봅시다

​

<SO20>

​

​

​

​

<SO16>

​

​

​





<SO14>

​

​

완성된 라이브러리 모습입니다.

​

​

​

다시 PCB Decal Editor을 들어가 줍니다.

​

​

툴에서 옵션을 눌러줍니다.

​

​

옵션을 눌러주면 다음과 같은 화면이 나오는데 아래 기준으로 수정해줍니다.

​

​

​

설정 후 OK를 눌러주면 오른쪽 아래 단위가 바뀐 걸 볼 수 있습니다.

​

Drafting Toolbar에서 Terminal을 눌러줍니다.

​

​

좌표를 0,0 으로 설정 후 스페이스바를 눌러줍니다.

​

​

Copper을 선택하고 선을 Path 선택 후 s -2.5 0 에서 s2.5 0 의 좌표를 주고 스페이스바를 눌러준다.

​

​

​

오른쪽 마우스 클릭 후 Pull Arc을 클릭 후 좌표를 s0 2.5 이동 후 스페이스바를 눌러준다.

​

​

​

똑같이 copper을 눌러주고 이번엔 아래쪽으로 그려준다. 아래쪽 좌표는 s-2.5 0 이다.

​

가운데 터미널을 하나 그려줍니다.

​

1번 터미널을 더블클릭 해줍니다.

​

Pad stack을 눌러줍니다. 다음과 같이 1번과 2번의 값을 설정해줍니다.

​

​

이제 이 3개를 붙여줍니다.

​

터미널을 선택해준 후 2번 터미널을 선택해줍니다.

​

Associate를 눌러줍니다.

​

​

눌러준 후 합칠 대상을 선택하면 합쳐지게 된다.

​

이제 저장을 해줍니다.

​

저장 후 나가서 라이브러리로 가면 오늘 만든게 저장 되어 있다.

​

​

​

오늘은 위자드를 사용하여 라이브러리를 만드는 방식과 합치는 것을 알아보았습니다.





오늘 실습한 파일입니다.

Libraries.zip
